Mnoho zákazníků si během vývoje formy klade stejnou otázku:
“Můžeme zde použít standardní břitovou destičku, nebo to opravdu musí být přesná břitová destička??"
Na první pohled vypadají obě podobně – jen ocelové břitové destičky opracované na míru.
Jakmile se však forma dostane do zkušebního provozu nebo sériové výroby, začnou se rozdíly projevovat.
Na základě skutečnýchvysoce přesné obráběníprojekty, zde je to, co je ve skutečnosti odlišuje.
Když lidé mluví o přesných břitových destičkách, často se zaměřují na užší tolerance.
To je pravda – ale je to jen část příběhu.
Skutečný rozdíl je tento:
Přesné vložkyjsou určeny pro stabilní montáž a dlouhodobou výrobu.
Standardní vložky jsou často vyrobeny tak, aby „seděly jednou“ a to je vše.
Standardní vložky mohou vypadat dobře jako jednotlivé díly, ale problémy se obvykle objevují, když:
Více vložek je sestaveno dohromady
Forma běží vysokou frekvencí
Je nutná dlouhodobá velkoobjemová výroba
Standardní vložky
Převážně zpracováno konvenčním CNC obráběním
Širší rozměrová tolerance
Montáž často závisí na ruční montáži a seřízení

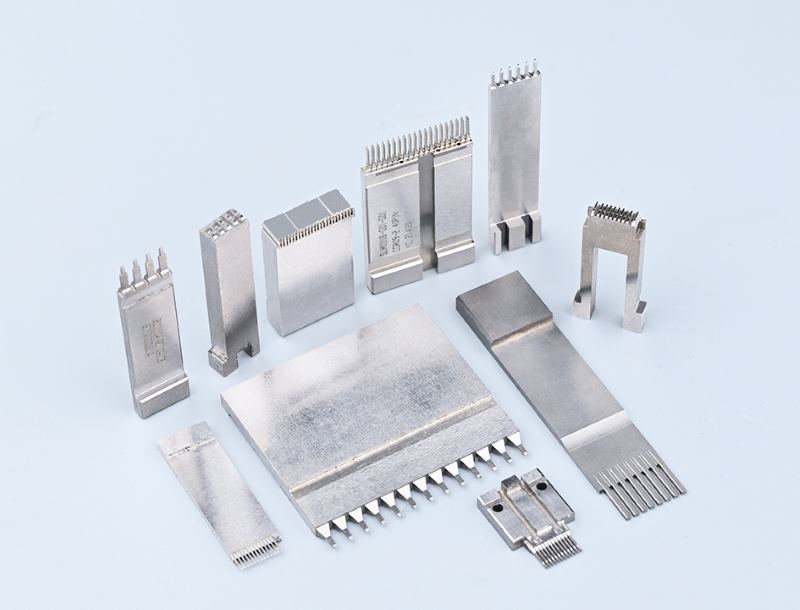

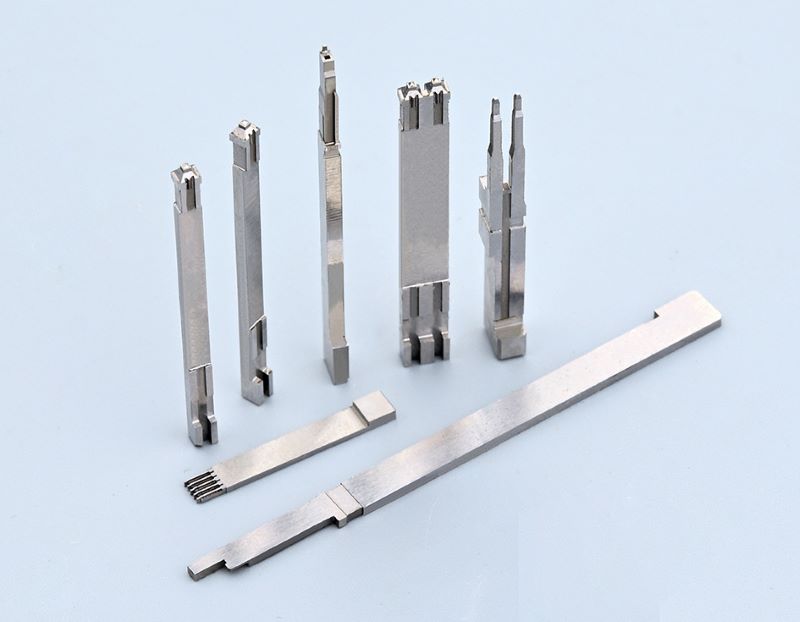

Přesné vložky
Vysoce přesné obrábění jako základní linie (drát EDM, broušení, sekundární dokončování)
Kritické rozměry jsou dokončeny přesně, nejsou „fixovány“ ručně
Uložení a vyrovnání se zvažuje ještě před zahájením obrábění
U XP MOLD se očekává, že přesné břitové destičky:
Důsledně dodržujte klíčové rozměry
Po opakované montáži a demontáži zůstane stabilní
Udržujte přesnost po celou dobu životnosti formy
Zde si toho inženýři všimnou jako první.
Se standardními vložkami se často setkáte:
Mírné rušení – nejste si jisti, zda stisknout silněji
Vložka jde dovnitř, ale důvěra je nízká
Po jedné demontáži už zarovnání není stejné
S přesnými vložkami:
Zarovnání působí hladce a předvídatelně
Press-fit je rovnoměrný a kontrolovaný
Vícenásobné sestavy nemají vliv na umístění
Tento rozdíl je patrný zejména vkonektorové formyaoptické formy.
Mnoho forem funguje dobře v prvních zkouškách, ale problémy se objevují později:
Časem více záblesků
Zrychlené místní opotřebení
Postupná ztráta rozměrové přesnosti
V mnoha případech se hlavní příčina vrací zpět k vložkám.
Standardní břitové destičky se s větší pravděpodobností vyvinou:
Lokální koncentrace stresu
Mikrodeformace
Nerovnoměrné opotřebení styčných ploch
Přesné břitové destičky řeší tato rizika dříve – během návrhu a obrábění – spíše než poté, co se objeví problémy.
Ne – a to je důležitý bod.
Na základě zkušeností XP MOLD je zde praktický návod:
Přesné vložky se doporučují, když:
Požadavky na rozměry výrobku jsou přísné
Více vložek spolupracuje
Forma je určena pro dlouhodobou sériovou výrobu
Aplikace zahrnujíkonektory, optika nebo automobilové komponenty
Standardní vložky mohou být dostatečné, když:
Struktura je jednoduchá
Tolerance nejsou kritické
Forma je určena pro prototypování nebo malé série
Klíčem není „přesnost všude“, ale přesnost tam, kde na tom záleží.
Rozdíl mezi přesnými břitovými destičkami a standardními břitovými destičkami přesahuje hodnoty tolerance.
Ovlivňuje:
Zkušenosti s montáží
Rozměrová stabilita
Dlouhodobý výkon formy
Pokud se očekává, že vaše forma bude v průběhu času spolehlivě fungovat, použití přesných vložek v kritických oblastech je často mnohem efektivnější z hlediska nákladů než opakované opravy formy později.
Pokud si nejste jisti, které oblasti skutečně vyžadují přesné břitové destičky, můžete toto rozhodnutí učinit ještě před zahájením obrábění.
NaXP MOLDObvykle pomáháme zákazníkům nejprve identifikovat rizikové body a poté aplikujeme vysoce přesné obrábění pouze tam, kde přináší skutečnou hodnotu.
