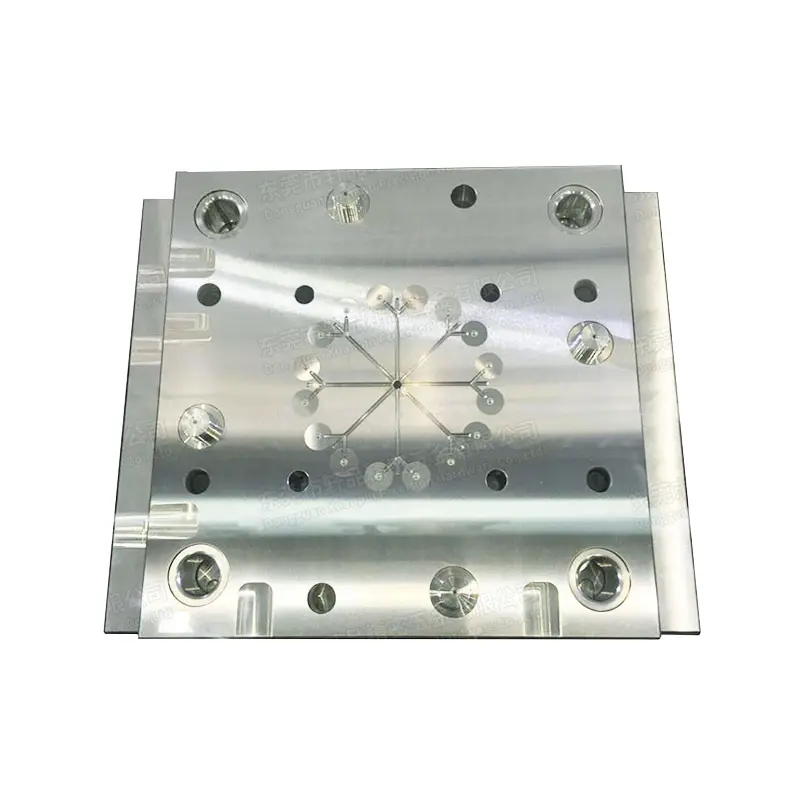

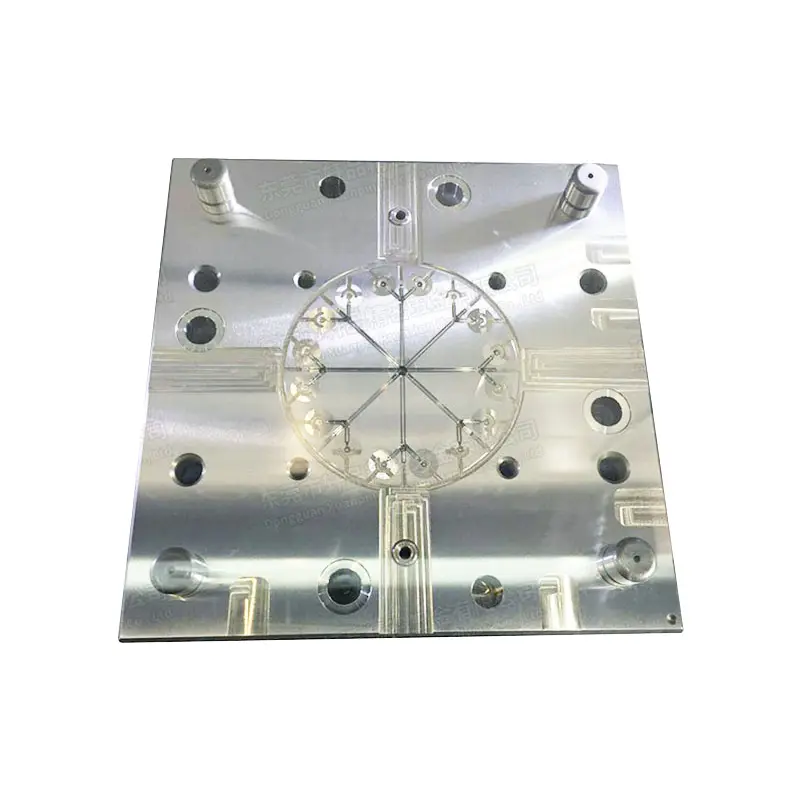

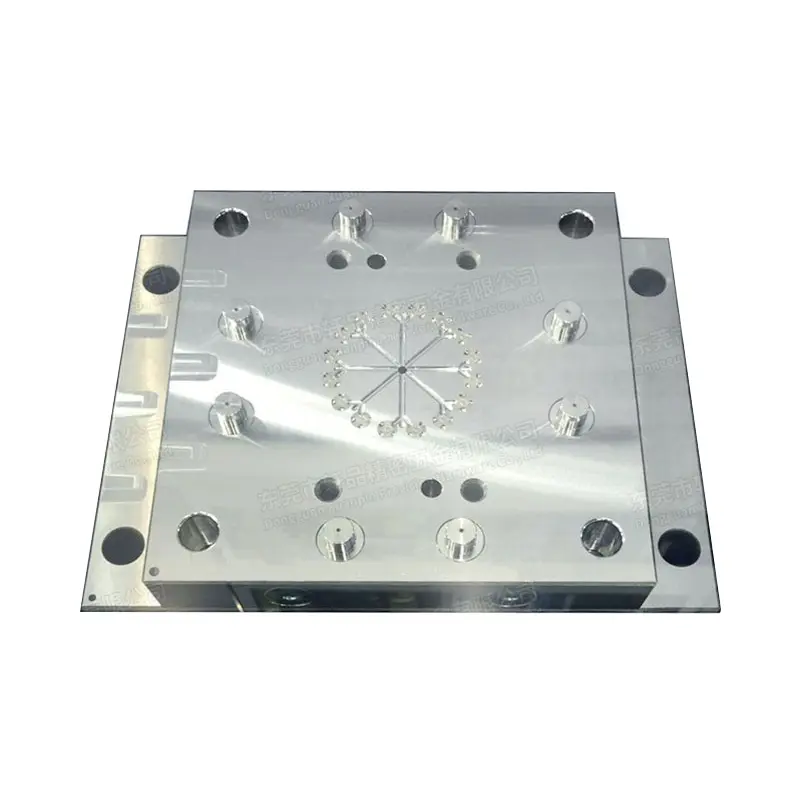

Přesné obrábění pro komponenty optických plísní

Co jsou přesné části optických plísní?

Optická forma se vztahují na klíčové přesné komponenty plísní používaných v procesu formování optických komponent (jako jsou čočky, hranoly, světelné vodicí desky atd.), Aby byla zajištěna vysoká přesnost, vysoká kvalita povrchu a optický výkon produktů.

Charakteristiky přesného obrábění pro komponenty optických plísní:

● Ultra vysoká přesnost

● Povrch zrcadlového stupně

● Dlouhá život a stabilita

Jaké jsou běžně používané materiály přesného obrábění pro komponenty optických plísní？

Vysoká tvrdost a vysoká odolnost proti opotřebení, jako je S136 、 P20 nebo 45# Steel ECT. Tyto materiály mohou dosáhnout tvrdosti 50-52HRC po tepelném zpracování, aby splňovaly vysoce přesné a dlouhodobé požadavky na formy.

O materiálu:

Jaké je zpracování přesného obrábění pro komponenty optických plísní?

Za prvé, příslušný plán a materiály zpracování bude stanoven podle výkresů. Mezi hlavní odkazy na zpracování patří:

● Zpracování CNC: Vyplňte počáteční lištu, přesně tvarujte základní obrys částí a ovládejte základní přesnost rozměru.

● Řezání drátu: U komplexních tvarů nebo jemných struktur je vysoce přesné řezání dosaženo elektrodovým výtokem drátu.

● Broušení: Zlepšete povrchovou rovinnost a přesnost rozměru, snižte drsnost, zajistěte paralelismus souvisejících povrchů atd.

● Mirror EDM: Pomocí Precision EDM vytvořte vysokou hladkost formování plísní a položte základ pro zrcadlový efekt.

● JG (souřadnice broušení): Zaměřte se na zpracování vysoce přesných otvorů, drážky a dalších struktur, aby se zajistilo, že tolerance klíčových pozic splňují standardy.

● Ultra-přesné obrábění: Pro špičkové optické části se k dosažení extrémně vysoké přesnosti a hladkosti používá ultra-přesné otáčení nebo broušení.

Nakonec se provádí leštění. Povrch je pečlivě uzemněn se speciálními nástroji k odstranění mikro-defektů a nakonec dosáhne zrcadlového efektu a splňuje přísné požadavky optických forem pro kvalitu povrchu.

Ve kterých polích se obvykle používají části optické formy?

V oblasti spotřební elektroniky, optické formy používané pro špičkové čočky mobilních telefonů, počítačové kamery tabletu atd.; Ve vědeckých výzkumných a testovacích nástrojích, používaných pro lisování čoček přesného optického vybavení, jako jsou mikroskopy a dalekohledy; v oblasti monitorování bezpečnosti, používané pro čočky monitorování s vysokým rozlišením. A v automobilovém průmyslu, často používané k výrobě čoček s vozidlem, laserové radarové optické komponenty a vozidlo Inlesing Night Vision.

Proč si vybrat formu XP jako svého dodavatele optických díl?

● Zkušený personál s bohatými zkušenostmi

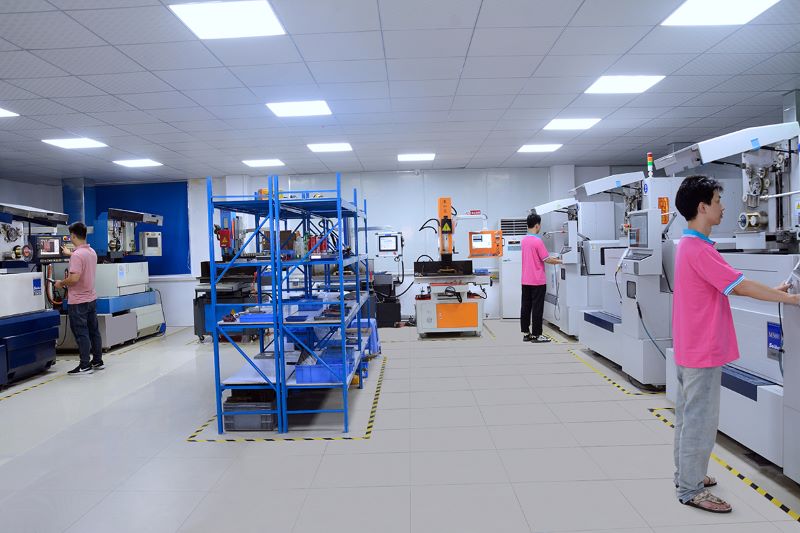

● Nejmodernější technologie a vybavení zajišťují kvalitu a přesnost

● Individuální řešení pro vaši inovaci a exkluzivní
